Qual é o requisito de retilineidade de um eixo escalonado?

No domínio da engenharia mecânica, os eixos escalonados desempenham um papel fundamental na transmissão de potência e movimento através de vários componentes. Como fornecedor dedicado de eixos escalonados, testemunhei em primeira mão a importância crítica da retilinidade nesses componentes essenciais. Nesta postagem do blog, irei me aprofundar no conceito de requisitos de retilinidade para eixos escalonados, explorando por que eles são importantes, como são medidos e as implicações da não conformidade.

Compreendendo o significado da retidão em eixos escalonados

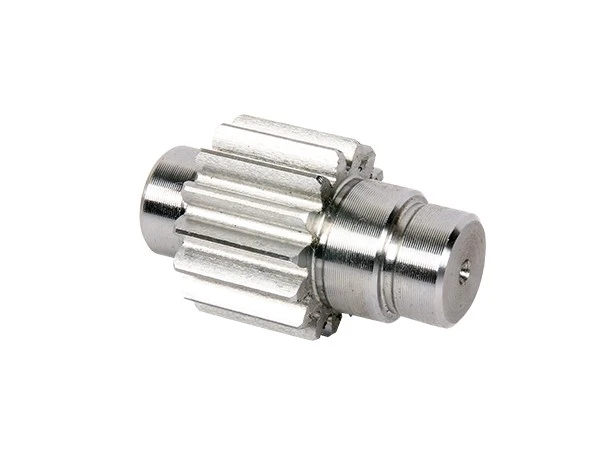

Um eixo escalonado, como o nome sugere, é um eixo com diferentes diâmetros ao longo de seu comprimento. Esses eixos são comumente usados ​​em aplicações comoEixo de saída do motor,Eixo de engrenagem, eEixo do motor elétrico. A retilineidade de um eixo escalonado é fundamental por vários motivos.

Em primeiro lugar, a retidão garante uma transmissão de potência suave e eficiente. Quando um eixo é reto, a carga é distribuída uniformemente ao longo de seu comprimento. Esta distribuição uniforme reduz as concentrações de tensão, o que pode levar ao desgaste prematuro e à falha do eixo e dos componentes conectados. Por exemplo, em um sistema de engrenagens, um eixo não reto pode causar contato irregular dos dentes, resultando em aumento de ruído, vibração e redução da vida útil da engrenagem.

Em segundo lugar, a retidão é crucial para manter o alinhamento de outros componentes. Em uma montagem mecânica complexa, um eixo escalonado geralmente serve como referência para o alinhamento de engrenagens, rolamentos e outras peças. Se o eixo não estiver reto, pode causar desalinhamento desses componentes, levando a ineficiências operacionais e potenciais danos a todo o sistema.

Definição de requisitos de retilinidade

O requisito de retilineidade de um eixo escalonado é normalmente definido em termos de tolerâncias geométricas. Tolerância geométrica é um sistema usado em desenhos de engenharia para especificar a variação permitida na forma, orientação e localização de recursos em uma peça. Para retilineidade, a zona de tolerância é definida como a região dentro da qual o eixo do eixo deve estar.

A tolerância de retilineidade é geralmente expressa como uma dimensão linear, como milímetros ou polegadas. Por exemplo, uma tolerância de retilineidade de ±0,05 mm significa que o eixo do eixo pode desviar-se de uma linha perfeitamente reta em não mais que 0,05 mm ao longo de um comprimento especificado. O requisito específico de retilinidade para um eixo escalonado depende de vários fatores, incluindo a aplicação, as condições operacionais e a precisão do sistema geral.

Em aplicações de alta precisão, como dispositivos aeroespaciais ou médicos, os requisitos de retilinidade são extremamente rigorosos. Estas aplicações exigem eixos com tolerâncias de retilinidade muito baixas para garantir a confiabilidade e o desempenho do sistema. Por outro lado, em aplicações menos críticas, como alguns produtos de consumo, os requisitos de retilinidade podem ser mais flexíveis.

Medindo a retilineidade de eixos escalonados

Existem vários métodos disponíveis para medir a retilineidade de eixos escalonados. Um dos métodos mais comuns é o uso de uma máquina de medição por coordenadas (CMM). Um CMM é um instrumento de precisão que pode medir as coordenadas tridimensionais de pontos na superfície de uma peça. Medindo uma série de pontos ao longo do eixo do eixo, a CMM pode determinar o desvio do eixo em relação a uma linha reta.

Outro método é o uso de sistemas de medição óptica. Esses sistemas usam lasers ou outros sensores ópticos para medir o formato do eixo. Os sistemas de medição óptica não têm contato, o que significa que podem medir o eixo sem causar nenhum dano. Eles também são muito rápidos e podem fornecer medições de alta resolução.

Além dessas técnicas avançadas de medição, métodos mecânicos simples também podem ser usados ​​para verificações básicas de retilineidade. Por exemplo, uma régua pode ser colocada ao longo do eixo, e a folga entre a régua e o eixo pode ser medida usando um calibrador de lâminas. Embora este método seja menos preciso que o CMM ou os sistemas de medição óptica, ele pode fornecer uma maneira rápida e barata de verificar a retilineidade de um eixo.

Implicações do não cumprimento dos requisitos de retidão

Quando um eixo escalonado não atende aos requisitos de retilinidade, isso pode ter diversas implicações negativas. Conforme mencionado anteriormente, eixos não retos podem causar distribuição desigual de carga, levando ao desgaste prematuro e à falha do eixo e dos componentes conectados. Isso pode resultar em aumento dos custos de manutenção, tempo de inatividade e riscos potenciais à segurança.

Além disso, eixos não conformes também podem afetar o desempenho de todo o sistema. Por exemplo, em um motor, um eixo não reto pode fazer com que o motor funcione de forma ineficiente, consumindo mais energia e produzindo mais calor. Isto pode levar à redução da vida útil do motor e ao aumento dos custos operacionais.

Controlando a retidão durante a fabricação

Como fornecedor de eixos escalonados, tomamos diversas medidas para garantir que nossos eixos atendam aos requisitos de retilinidade. Durante o processo de fabricação, utilizamos técnicas e equipamentos avançados de usinagem para minimizar o desvio da retilineidade. Por exemplo, utilizamos tornos e retificadoras de precisão capazes de produzir eixos com altos níveis de precisão.

Também implementamos um sistema abrangente de controle de qualidade para monitorar a retilineidade de nossos eixos. Este sistema inclui inspeções em processo e inspeções finais usando os métodos de medição descritos acima. Se um eixo não atender aos requisitos de retilinidade, ele será retrabalhado ou rejeitado para garantir que apenas eixos de alta qualidade sejam entregues aos nossos clientes.

Conclusão

Concluindo, o requisito de retilinidade de um eixo escalonado é um fator crítico que afeta o desempenho, a confiabilidade e a longevidade dos sistemas mecânicos. Como fornecedor de eixos escalonados, entendemos a importância de atender a esses requisitos e estamos comprometidos em fornecer aos nossos clientes eixos de alta qualidade que atendam ou superem suas expectativas.

Se você precisar de eixos escalonados para sua aplicação, seja ela umEixo de saída do motor,Eixo de engrenagem, ouEixo do motor elétrico, convidamos você a entrar em contato conosco para uma discussão detalhada sobre seus requisitos específicos. Nossa equipe de especialistas está pronta para ajudá-lo a selecionar os eixos escalonados certos para suas necessidades e garantir um processo de aquisição tranquilo.

Referências

• Manual de Projeto de Engenharia Mecânica, Terceira Edição, por Robert C. Juvinall e Kurt M. Marshek
• Manual de Dimensionamento Geométrico e Tolerância, por James R. Dvorak
• Engenharia e Tecnologia de Manufatura, Quarta Edição, por Serope Kalpakjian e Steven R. Schmid
