Qual a diferença entre um rotor de gaiola de esquilo e um rotor bobinado em um motor trifásico de corrente alternada?

Quando se trata de motores trifásicos CA, dois tipos comuns de rotores são o rotor de gaiola de esquilo e o rotor enrolado. Como fornecedor de motores trifásicos CA, compreender as diferenças entre esses dois tipos de rotores é crucial para fornecer as melhores soluções aos nossos clientes.

1. Construção

O rotor de gaiola de esquilo é um dos tipos mais comuns de rotores em motores trifásicos CA. Consiste em um núcleo de ferro laminado com barras condutoras colocadas em fendas ao redor da periferia do núcleo. Essas barras são curto - circuitos em ambas as extremidades por anéis terminais, formando uma estrutura que lembra uma gaiola de esquilo. A simplicidade do seu design torna-o robusto e confiável. As barras condutoras são geralmente feitas de cobre ou alumínio, que apresentam boa condutividade elétrica.

Por outro lado, o rotor enrolado tem uma construção mais complexa. Também possui núcleo de ferro laminado, mas em vez de barras condutoras, possui um conjunto de enrolamentos isolados. Esses enrolamentos são semelhantes aos enrolamentos do estator e estão conectados a anéis coletores no eixo do rotor. Resistores externos podem ser conectados aos anéis coletores, permitindo o controle externo do circuito do rotor.

2. Características iniciais

As características de partida de um motor CA trifásico são muito influenciadas pelo tipo de rotor. Os rotores de gaiola de esquilo têm um torque de partida relativamente baixo. Quando o motor é ligado, o campo magnético no estator induz correntes nas barras da gaiola de esquilo. A interação entre essas correntes e o campo magnético do estator cria o torque que dá partida no motor. No entanto, devido à baixa resistência das barras da gaiola de esquilo, a corrente de partida é alta, geralmente 5 a 7 vezes a corrente nominal. Esta elevada corrente de partida pode causar quedas de tensão no sistema de alimentação, especialmente em motores de grande porte.

Em contraste, os motores de rotor bobinado têm um alto torque de partida. Ao adicionar resistores externos ao circuito do rotor através dos anéis coletores durante a partida, a resistência do rotor pode ser aumentada. Isto aumenta o torque na partida enquanto reduz a corrente de partida. À medida que o motor acelera, os resistores externos podem ser gradualmente removidos, permitindo que o motor opere em velocidade normal com menor resistência do rotor. Esse recurso torna os motores de rotor enrolado adequados para aplicações que exigem alto torque de partida, como britadores, transportadores e talhas.

3. Controle de velocidade

O controle de velocidade é outro aspecto importante onde os dois tipos de rotores diferem. Os motores de gaiola de esquilo são geralmente considerados como tendo uma velocidade fixa. A velocidade de um motor de gaiola de esquilo é determinada pela frequência da fonte de alimentação e pelo número de pólos do motor. Embora alguns métodos, como inversores de frequência variável (VFDs), possam ser usados ​​para controlar a velocidade de motores de gaiola de esquilo, a faixa de velocidade é limitada.

Os motores de rotor enrolado oferecem melhores capacidades de controle de velocidade. Ajustando os resistores externos conectados ao circuito do rotor, a velocidade do motor pode variar em uma ampla faixa. Isso torna os motores de rotor enrolado adequados para aplicações onde é necessária operação com velocidade variável, como em fábricas de papel, fábricas têxteis e alguns tipos de máquinas industriais.

4. Eficiência

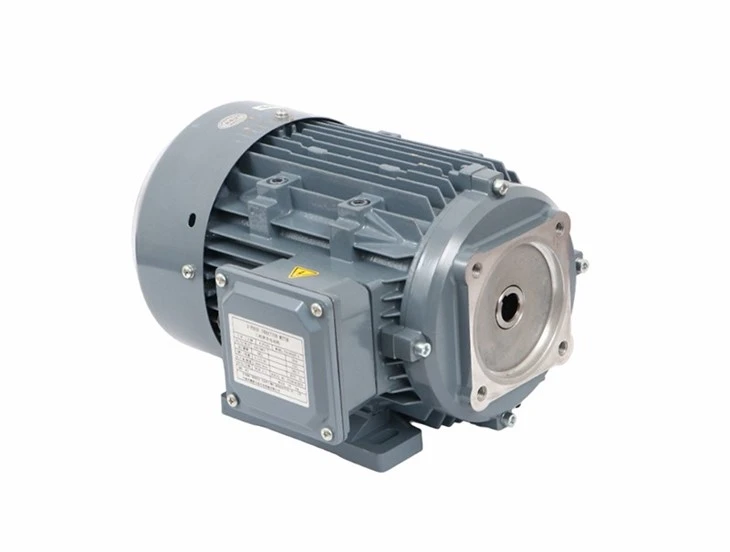

A eficiência é um fator chave na seleção do motor. Os motores de gaiola de esquilo são conhecidos por sua alta eficiência. A construção simples do rotor em gaiola de esquilo reduz as perdas devido a correntes parasitas e histerese. Além disso, os modernos motores de gaiola de esquilo, como oMotor de indução trifásico CA IE3, são projetados para atender padrões de alta eficiência, o que pode reduzir significativamente o consumo de energia durante a vida útil do motor.

Os motores de rotor enrolado, por outro lado, apresentam menor eficiência em comparação aos motores de gaiola de esquilo, principalmente quando operam com resistores externos no circuito do rotor. A resistência adicional no circuito do rotor causa perdas de potência, o que reduz a eficiência geral do motor. Contudo, em aplicações onde são necessários elevados torques de partida e controle de velocidade, a compensação em termos de eficiência pode ser aceitável.

5. Manutenção

Os requisitos de manutenção também diferem entre os dois tipos de rotores. Os motores de gaiola de esquilo são relativamente livres de manutenção. A construção simples do rotor em gaiola de esquilo significa que há menos componentes que podem falhar. Não há escovas ou anéis coletores, o que elimina a necessidade de substituição de escovas e manutenção dos anéis coletores. Isso torna os motores de gaiola de esquilo uma escolha popular para aplicações onde a confiabilidade e a baixa manutenção são importantes, como em eletrodomésticos e pequenos equipamentos industriais.

Os motores de rotor enrolado requerem mais manutenção. As escovas e os anéis coletores precisam ser inspecionados e substituídos regularmente para garantir o contato elétrico adequado. Além disso, os resistores externos usados ​​para controle de velocidade e partida também podem exigir manutenção. No entanto, com manutenção adequada, os motores de rotor bobinado podem fornecer operação confiável em aplicações exigentes.

6. Custo

O custo é uma consideração importante para os clientes. Os motores de gaiola de esquilo são geralmente mais baratos do que os motores de rotor enrolado. A construção simples do rotor em gaiola de esquilo reduz os custos de fabricação. Além disso, os menores requisitos de manutenção dos motores de gaiola de esquilo também contribuem para reduzir os custos gerais ao longo da vida útil do motor.

Os motores de rotor enrolado são mais caros devido à sua construção complexa e componentes adicionais, como anéis coletores e resistores externos. No entanto, em aplicações onde são necessárias características exclusivas dos motores de rotor enrolado, como alto torque de partida e controle de velocidade, o custo mais elevado pode ser justificado.

7. Aplicações

As diferenças nas características entre os motores de gaiola de esquilo e de rotor enrolado os tornam adequados para diferentes aplicações. Os motores de gaiola de esquilo são amplamente utilizados em aplicações onde são necessárias velocidade constante e alta eficiência, como ventiladores, bombas e compressores. OMotor de indução trifásico CAcom rotor de gaiola de esquilo é uma escolha popular para esses tipos de aplicações.

Motores de rotor enrolado são usados ​​em aplicações que exigem alto torque de partida e controle de velocidade variável. Indústrias como mineração, siderurgia e maquinário pesado costumam usar motores de rotor enrolado em britadores, moinhos e guinchos. A capacidade de controlar o torque de partida e a velocidade torna os motores de rotor enrolado ideais para essas aplicações exigentes.

Concluindo, a escolha entre um rotor de gaiola de esquilo e um rotor enrolado em um motor CA trifásico depende dos requisitos específicos da aplicação. Como fornecedor deMotor elétrico trifásico CA, podemos ajudar nossos clientes a selecionar o motor mais adequado com base em suas necessidades. Quer seja um motor de gaiola de esquilo de alta eficiência para uma aplicação simples ou um motor de rotor bobinado para um processo industrial exigente, temos a experiência e os produtos para atender às suas necessidades. Se você estiver interessado em adquirir motores trifásicos CA ou precisar de mais informações, não hesite em nos contatar para uma discussão detalhada.

Referências

• Chapman, SJ (2012). Fundamentos de máquinas elétricas. McGraw-Hill.
• Fitzgerald, AE, Kingsley, C., & Umans, SD (2003). Máquinas Elétricas. McGraw-Hill.
